Agilent/HP 8714ET 網絡分析儀3GHZ射頻網絡分析儀8712ES 8712ET 8714ES 8714ET 率范圍:300KHz～1.3GHz (3.0GHz) S參數測量

窄帶和 檢測 100dB的動態范圍 實時掃描速度(50ms/一次掃描) 50Ω或75Ω系統阻抗 1 Hz分辨率的合成信號源

Agilent/HP 8714ET 網絡分析儀3GHZ的詳細介紹

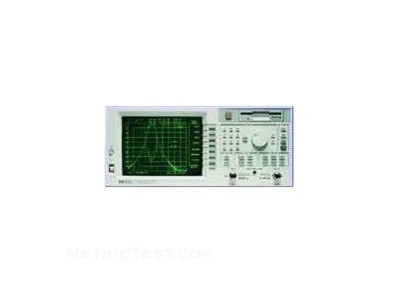

 Agilent/HP 8714ET 網絡分析儀3GHZ

射頻網絡分析儀

8712ES  8712ET  8714ES  8714ET

率范圍:300KHz～1.3GHz  (3.0GHz)

S參數測量

窄帶和 檢測

100dB的動態范圍

實時掃描速度(50ms/一次掃描)

50Ω或75Ω系統阻抗

1  Hz分辨率的合成信號源

標準LAN(局域網)接口

標準Agilent  Instrument  BASIC(IBASIC)

可提供標準2,6和12端口轉接測試裝置

可選用的邦聯定 和SRL(結構回波損耗)測量

設計時考慮了制造的需要

        Agilent 8712E系列經濟型射頻網絡分析儀以緊湊的集成化儀器形式為大量射頻元件的制造提供快速、 和自動化的特征，這類分析儀有助于縮短測試時間、

提高生產率和降低每個元件的總成本。傳輸/反射分析儀（ET）型或S參數分相反儀（ES型）備選品使您能在性能與成本的關系上作出佳選擇，以滿足您的測量需要。

標準系列的特點

        Agilent 8712ET和8714ET的特點是擁有能進行一系列幅度和相位測量的內置傳輸/反射測試裝置。這兩類分相反儀還利用先 的矢量誤差修正技術來提高測量精度。

        Agilent 8712ES和8714ES的特點是擁有能進行 二端口矢量誤差修正的S參數測試裝置，從而能提供高水平的測量精度。

        所有這些分相反儀都能對射頻元件進行快速、 的掃頻和功率掃描表征。此外，還具有下列特點：

以50Ω或75Ω選件形式提供300kHz～1.3或3GHz型號

合成源可以為多種射頻元件的精 測量提供快速、穩定、高分辨率（1Hz）的激勵。

功率掃描能對放大器增益壓縮和AM-FM變換進行測試

60dB步進衰減器（ES型為標準件，ET型為任選件）可以為測試有源器件提供各種各樣的輸出功率電平

大于每秒10次更新的實時掃描速度有助于實現高的器件生產率和提高調諧

內置可與DOS兼容的3.5英寸磁盤驅動器可以提供無限制的數據貯存

串行、并行、LAN和GPIB接口非常便于為所有各種打印機和繪圖儀提供打印和繪圖數據。

        靈活且靈敏的接收機既可進行窄帶檢測，又可進行 檢測。 檢測能對頻率轉換器進行表征，而窄帶檢測則可以對測試高 器件的矢量測量提供達100dB的動態范圍

        該儀器配備了一個大屏幕9英寸單色顯示器，以便清楚地觀察測量數據， 功能鍵、IBASIC程序和頻標。與任何同VGA兼容的彩色監視器相連可以顯示合格/不合格標記和 蹤數據

。兩個獨立的測量通道可以同時顯示傳輸和反射數據。每個通道都可以有獨立的測量參數，如頻率范圍、中頻帶寬、數據點數和顯示格式。顯示格式包括駐波比（SWR）、線性幅度和對數幅度、

相位和群延遲、史密斯圓圖、極座標圓、實數和虛數、dBW、dBm、dBμm、dBV、dBmV、dBμV。

適于生產制造的特點

        網絡連接可以提供同您的測試系統相聯系的而可靠的途徑。與標準的TCP/IP相容的EthertwistLAN接口使與廠區網絡相連十分容易。利用各種標準協議（如ftp,http,bootp,telnet,Sockets)和網絡文件系統（NFS），可以將新的測試程序、測試參數、 線和用戶接口同時分配到您的生產線上的所有儀器上。利用LAN功能，數據能直接進入您的PC機應用軟件中，

如MicrosoftWord和Excel,或發送到聯網打印機上。您還能利用任何標準因特網濟覽器在風上任何位置遠程查找測試站的問題。

        利用儀器用BASIC編程評議（IBASIC），很容易構成常規測試應用程序和用戶接口，包括：

 功能鍵標記，圖形設置圖和經改制的用戶提示

用于 蹤和記錄各個器件性能的條形碼閱讀功能

經LAN、GPIB、串行接口或并行接口對其它測試儀器進行控制

IBASIC作為按鍵記錄器，很方便地實現手動測量自動化。

        許多生產制造測試僅需調用適當?shù)膬x器狀態便能完成，而無需手動改變測量參數。對于各種應用來說，有數百種儀器狀態可以進行編程。利用HP公司的“快速調諧”特點，在調整或裝配操作期間用一個功能鍵或供選用的腳踏開關（不用手轉換），便能迅速調用7種儀器狀態中的一種。

        儀器狀態可以包括用戶定義的 線，該 線使您很容易始終如一地將測得的數據與測試 進行比較，從而完成自動化的合格/不合格測試。合格/不合格結果清楚地顯示在儀器屏幕或外部監視器上，以將操作者失誤或錯誤解釋減少到  低限度。自動化的合格/不合格測試將猜測從測試過程中消除，有助于保證元件在所有測試工位上都是針對同一技術指標來進行調整和測試。

        利用內置數據標記的強大功能，可以縮短元件測試時間。用每通道的8個標記來顯示 對數據或相對數據。或者，對器件的一些特性，如 大值與 小值之比、中心頻率、平均偏差和標準偏差、峰一峰偏移、增益、斜率和平坦度、濾波器的3dB帶寬、損耗和Q值進行自動、實時計算。

 而快速的電纜測試

        選件100為表征仍在倉庫中卷盤上或已安裝在蜂窩天線桿上的50Ω或75Ω電纜提供了故障 和結構回波損耗(SRL)測量功能.

        Agilent 選件便于使用,且較之傳統時域反射域(TDR)技術有許多優點.您還可以利用該選件來確定電纜的損耗因數和速度因數,以及通過測量SRL來精 檢查電纜損壞的影響.選件101為選件100配備了堅固的運輸箱,以便對現場儀器在運輸和操作期間進行保護。

技術指標

信號源特性

頻率范圍：300KHz-1.3GHz

頻率分辯率:1Hz

頻率精度:<5ppm

諧波:<1MHz

8712ET/ES:<-20dBc

>1MHz:<-30dBc

產品型號  8712ES型

源功率范圍

不帶誤減器,75Ω

  降低輸出3dB

帶誤減器,50Ω

<1GHz

>1GHz

-60-  8dBm

-60-  5dBm

帶衰減器,75Ω  降低輸出3dB

電平精度

不帶衰減器,50Ω  ±1dB

不帶衰減器,75Ω  ±1.5dB

帶衰減器,50Ω  ±2dB

帶衰減器,75Ω  ±3dB

接收機特性

 低頻率(所有型號)

　　窄帶:300KHz

　　 :1MHz

 高頻率:1.3GHz

產品型號  8712ES

動態范圍

窄帶,50Ω  >108dB

 ,50Ω  >54dB

 大輸入(0.5dB)壓縮

窄帶    10dBm

    16dBm

輸入損壞電平    26dBm

系統技術指標（N型，50Ω）

    300MHz～1.3GHz

方向性(修正后)  50dB

源匹配(修正后)  42dB

負載匹配(修正后,只適用于ES型)  50dB

負載匹配(未修正)  18dB

循環時間(201點,1端口響應校準 寬)  72ms

跡線轉移(201點,實格式)  20ms

結構特性

測試端口連接器:50Ω或75Ω  N型(陰)

尺寸:179mm(高)425mm(寬)×514mm(長)

　　(7.0英寸×16.75英寸×20.25英寸)

重量:

凈重:20.5kg(45磅)

裝運重量:27kg(59磅)
