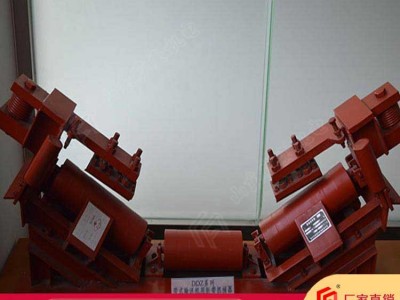

DDZ-30-120斷帶抓捕器,DDZ-30-120斷帶抓捕器結構簡單

DDZ-30-120斷帶抓捕器原理

DDZ-30-120斷帶抓捕器當輸送機正常工作時,偏心逆止托輥與膠帶不接觸,一旦輸送機發生斷帶或逆止器失效時,膠帶下滑,偏心逆止托輥與膠帶接觸,在摩擦力的作用下與偏心輪一起反轉,旋轉中心是托輥軸圓心,撥銷也隨同偏心輪一起轉動,撥動連桿機構的上插板向下運動,使插銷脫開,在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊,同時托輥也擠向閘塊,隨著輸送帶的下滑越來越擠緊輸送帶,zui終迅速將下滑的重段膠帶抓捕,保護輸送帶。kuangan002

DDZ-30-120斷帶抓捕器安裝調整

a. 安裝前首先檢查機架是否變形,閘塊及托輥靈活情況。

b. 搬運斷帶抓捕器時嚴禁亂摔亂碰,以免機架變形及零部件損壞。

c. 各組斷帶抓捕器可在沿線均勻布置,安裝間距必需符合規定。

d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。

e.斷帶抓捕器的閘塊釋放后與托輥間隙調整：松開緊固螺母,轉動閘塊調節螺栓即可調節,注意四個固定螺栓調整的應一致。

f. 安裝后,進行重、空載試運行,觀察斷帶抓捕器與皮帶配合情況。
