超前小導管尖頭成型機說明：

小導管采用直徑φ42普通鋼管加工成花管，以便注漿。小導管前端加工成錐形，以便插打。小導管中間部位鉆直徑為6～8mm的溢漿孔，呈梅花形布置，間距為15cm，尾部0.8m范圍內不鉆孔以防漏漿，末端焊直徑為6mm的環形箍筋，以防打設小導管時端部開裂，影響注漿管聯接。

超前小導管施工采用風動鑿巖機沖擊振動將小導管直接頂入巖層，必要時，用電鉆引孔。首環導管施工前，噴射砼3～5cm封閉拱部開挖工作面裂隙，作為止漿墻，后續循環則可利用循環間搭接部分作為止漿墻。然后按設計間距鉆設超前小導管孔，清孔后將小導管打入孔內，再用高壓風清除管內雜物，連接注漿管，采用塑膠泥封堵孔口。同時配制漿液，調試注漿機，進行壓水試驗，檢查機械設備工作是否正常，管路連接是否正確。

產品特點：

1、完全代替人工切割的方式；

2、增加定位裝置解決鋼管和鐵管扣壓尺寸長短不一的問題；

3、箭頭縮管重新改進，大大提高生產效果，日工作效率3000-5000根；

4、體積小，占地面積少，移動方便；

5、專用模具精度高，扣壓后不會出現鋼管鐵管裂痕等現象；

6、模具靈活，可根據客戶需求定制（解決方型管、長方型管及六棱型縮頭）

7、省時、省力、省人工，箭頭光滑遠超人工切割的不規整。

超前小導管尖頭機技術參數：

設備名稱：超前小導管尖頭加工機

型號：GSJ-50

加工直徑：50mm（需提供具體尺寸）

高頻爐功率：35（KW）

高頻爐加熱速度：≥20s/根

電動機功率：5.5（KW）

外形尺寸：800*730*1400

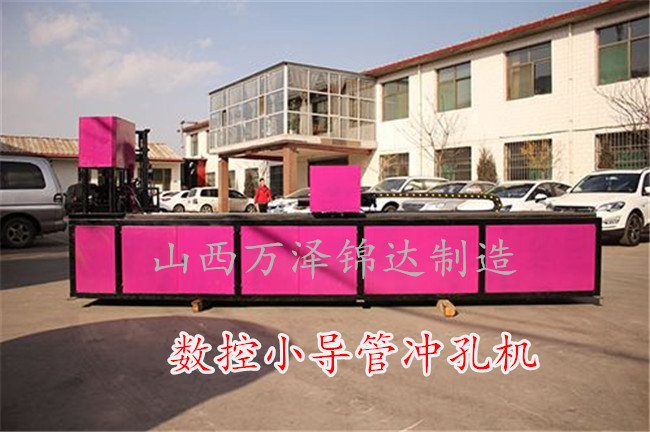

小導管打孔機——隧道小導管打孔常用配套設備

超前小導管施工的各項參數確定應根據圍巖邊界地質條件、圍巖狀況、支護結構形式及隧道斷面尺寸而定。一般超前小導管施工沿著開挖輪廓線120度范圍設置。一般情況下：小導管長度L=上臺階高度+2m。小導管直徑：38-50mm。小導管前段做成約10cm長的圓錐狀，在尾端焊接直徑6~8mm的鋼筋箍。外插角度一般控制在10度~15度。注漿壓力控制在2MP左右。漿液擴散半徑一般為0.5m。注漿速度控制在50-100L/MIN。每循環小導管的搭接長度控制在1m以內。采用小導管加固時，為保證工作面穩定和掘進安全，應確保小導管安裝位置正確和足夠的長度，嚴格控制好小導管的鉆設角度。用作小導管的鋼管鉆有注漿孔，以便向土體進行注漿加固，也有利于提高小導管自身剛度和強度。小導管注漿宜采用水泥漿或水泥砂漿。漿液必須充滿例及周圍空隙，注漿量和注漿壓力應由試驗確定。小導管在隧道開挖時承受地層的壓力，為保證灌漿質量防止漏漿，小導管的尾部需設置封堵孔。
