keysight N1092C DCA-M 采樣示波器（一個光通道和兩個電通道）N1092C, N1092C,N1092C ，N1092C 完整技術方案支持！

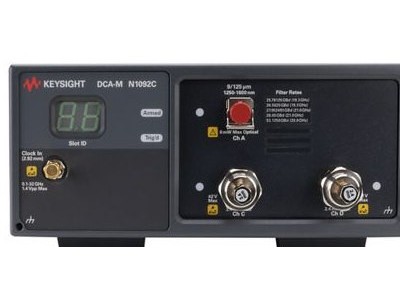

keysight N1092C DCA-M 采樣示波器

主要特性和功能

低成本配置

 高靈敏度，噪聲 <5 uW

 超快吞吐量，高達 250 kHz 采樣率

 精確的高數據速率分析，抖動 <200 fs

 緊湊型設計減小體積

項目 說明

標稱波長范圍 830 至 1600 nm

工廠校準波長（OE 轉換增益） 850/1310/1550 nm（± 20 nm）

參考接收機濾波器選件：

標準 N1092 包括濾波器以測試下列數據

速率

25.78 Gb/s（25/50/100 Gb 以太網）

26.56 Gb/s（400 Gb 以太網）

27.95 Gb/s（OTU4）

28.05 Gb/s（32x 光纖通道）

N1092-168 100Gbase-SR4 TDEC (12.4 GHz)

N1092-206 20.6 Gb/s

大光通道 –3 dBo 帶寬為 28 GHz，可使用 32xFC 濾波器設置實現。在進行再認證期間，所測

得的頻響數據符合性能測試極限對系統間測量不確定度的要求。

20.6 Gb/s 濾波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s

在 850 nm 時的靈敏度1

（特征 — 進行模板測試的

小平均功率）

–11.5 dBm –11 dBm –10 dBm

在 1310/1550 nm 時的靈敏度1

（特征 — 進行模板測試的

小平均功率）

–13 dBm –12.5 dBm –12 dBm

1. 通常表示受示波器噪聲影響，理想眼圖模板裕量將接近 0% 時的功率電平。提供非指定的品質因數，以對比

不同光通道的靈敏度。這些值可使用特征噪聲值來計算。

TDEC 濾波器 20.6 Gb/s 濾波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s

在 850 nm 時的 RMS 噪聲

特征 5 μW 7 μW 8 μW 9.5 μW

大值 7 μW 9 μW 10 μW 11 μW

在 1310 nm 時的 RMS 噪聲

特征 3 μW 5 μW 5.5 μW 6 μW

大值 5 μW 7 μW 7 μW 8 μW

在 1550 nm 時的 RMS 噪聲

特征 3.5 μW 5 μW 5.5 μW 6 μW

大值 5.5 μW 7.5 μW 7.5 μW 8.5 μW

14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料

比例系數（每格）

小值 5 μW

大值 500 μW

CW 精度（單標記，以平均功率監測為參考）

單模 ± 30 μW ± 3% ± 連接器不確定度

連續波偏置范圍（以距離屏幕底部?jī)筛駷榛鶞?zhǔn)） 0 mW 至 3 mW

ADC 分辨率 16 位

平均功率監測 -30 至 0 dBm

平均功率監測精度

單模 ±5% ±200 nW ±連接器不確定度

多模（特征值） ±10% ±200 nW ±連接器不確定度

由于模式填充條件的變化，多模光纖中測得功率的變化將會大于單模光纖中的測得功率。

如果用戶需要進行精確的功率測量，可使用光功率計進行多模功率測量。

用戶校準的精度（假設連接器始終連接）

單模 ±3% ±200 nW ± 功率計不確定度，溫度

變化 < 5 ℃

多模（特征值） ±10% ±200 nW ± 功率計不確定度，溫度

變化 24 dB

N1092A/B/D 光通道技術指標

15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料

電輸入通道

輸入連接器

2.4 mm（陽頭）

帶寬，3 dB（用戶可選） 20、33、40 和 501

 GHz（特征值）

跳變時間（10% 至 90%，從 TR = 0.35/帶寬中計算得出）

20 GHz 帶寬 17.5 ps（計算值）

33 GHz 帶寬 10.6 ps（計算值）

40 GH 帶寬1 8.8 ps（計算值）

50 GH 帶寬1 7.0 ps（計算值）

通道間偏移范圍

± 100 ps

值噪聲

20 GHz 帶寬 310 μV（特征值）

33 GHz 帶寬 450 μV（特征值）

40 GHz 帶寬1 500 μV（特征值）

50 GHz 帶寬1 600 μV（特征值）

RMS 噪聲（大值） 700 μV（50 GHz 帶寬設置）

比例系數（每格）

小值 1 mV/格

大值 100 mV/格

直流精度（VxunshouG 測量值）

20, 33, 40, 50 GHz ± 1.15 mV（特征值）

20, 33, 40, 50 GHz ± 2 mV ±（通道偏置讀數）的 4%

ADC 分辨率 16 位

直流偏置范圍

以屏幕中心為基準 ± 500 mV

輸入動態范圍

相對于通道偏置 ± 400 mV

大輸入信號

± 2V (+16 dBm)

額定輸入阻抗

50 Ω（特征值）

反射（上升時間為 30 ps）

20%（特征值）

1. 40 GHz 和 50 GHz 性能僅在配以 N1094 選件 050 和 N1092C/E 時可提供。

N1092/4 電通道技術指標

N1092/4 時鐘觸發輸入技術指標

項目 說明

時鐘輸入帶寬1 0.5 至 28.5 GHz

時鐘輸入靈敏度 200 mVpp

大輸入信號 2.6 Vp-p

標稱阻抗（交流耦合） 50 Ω

時鐘輸入連接器 2.92 mm（陰頭）

1. 當通道子速率時鐘的輸入數據速率超過 500 Mb/s 并且時鐘分頻比為 2 的冪時（例如，2，4，8，16……），

小時鐘輸入頻率可降至 100 MHz。

16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料

N1092/4 水平時基技術指標

項目 說明

比例系數 全量程為 10 格

小值 100 fs/格

大值 100 us/格

采樣時延 小于 10 ns.前面板時鐘輸入與前面板通道輸

入間的時間偏置

時間間隔精度

在水平校準溫度± 5 °C（± 41 °F）內進行

的雙游標測量。

如果延遲設置小于小延遲 1 ns，則精度

為 1 ps + 測量時間間隔的 0.2%

如果延遲設置大于小延遲 1 ns，則精度

為 5 ps + 測量時間間隔的 0.1%

抖動（斜率 ≥ 2 V/ns） < 450 fs rms

選件 LOJ < 160 fs rms

時間間隔分辨率

（時間間隔分辨率是您能表征兩點間的小

時間）

（屏幕直徑)/(記錄長度) 或 40 fs，取兩者中

的較大值

顯示單位 比特或時間

記錄長度 16 至 131,072 采樣點，以 1 為增量

采樣率

采樣率不會因多通道配置而改變 100 kHz

選件 FS1 250 kHz

N1092/4 環境技術指標

項目 說明

使用 室內

溫度

工作 10 至 +40 ℃（50 至 +104 °F）

非工作 –40 至 +70 ℃（–40 至 +158 °F）

工作海拔高度 高達 4600 米（00 英尺）

大相對濕度 溫度在 31 ℃（87.8 °F）時，相對濕度為 80%；

溫度升高到 40 °C（104 °F）時，相對濕度線性

降低至 50%

線路電源 100/120 Vac

50/60/400 Hz

220/240 Vac

50/60 Hz

大功率 290 W

本產品能夠在電源電壓標稱值 ± 10% 的電壓波

動范圍內工作

重量

主機（特征） 6.20 千克（13.68 磅）

不包括前置連接器和后支腳（高 x 寬 x 深） 88.26 毫米 x 207.40毫米 x 485毫米

（3.48 英寸 x 8.17 英寸 x 19.01 英寸）

包括前置連接器和后支腳（高 x 寬 x 深） 103.31 毫米 x 219.56 毫米 x 517.80 毫米

（4.07英寸 x 8.64英寸 x 20.39 英寸）

包括前蓋和后支腳（高 x 寬 x 深） 110.18 毫米 x 219.56 毫米 x 550.71 毫米

（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
