• 使用工業以太網所用的快速連接（RC）系統，可以將電纜從辦公室連接到工廠內工業應用現場。
• 現場安裝省時、無錯誤
• 永久標準使用 RJ45 布線技術
• 用來使用 4 芯（2 x 2）工業以太網 FC 電纜現場安裝 RJ45 接頭的理想解決方案
• 用來將 IE FC RJ45 模塊化引出插座與 8 芯（4 x 2）工業以太網 FC 電纜進行安裝的理想解決方案
• 可靠的屏蔽層附件和固定夾
• 通過彩色編碼和透明接點蓋，可避免錯誤
• FC 插塞式連接器與 FC 電纜系列的集成系統，
  UL 認證

• 豐富的工業產品，可靈活布線，符合創新的工業以太網標準 PROFINET（PROFINET布線和互聯技術指南¹⁾）
• 通過對外包層和編織屏蔽層進行安全剝離，數據終端連接更快速
• 簡便的連接技術（絕緣刺破型接點），用于 4 芯（5 類）和 8 芯（6 類）工業以太網快速連接雙絞線電纜
• 利用預調整的快速剝線工具，兩種電纜的安裝都十分方便
• 采用螺旋蓋，使屏蔽層接觸可靠和消除應力
• 優秀的 EMC 屏蔽和偏轉性能（金屬外殼）
• 通過彩色編碼和透明接點蓋，可避免錯誤
• 永久標準使用 RJ45 布線技術

1） 通過網址 下載

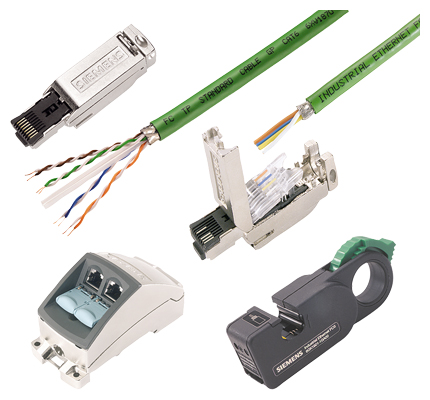

工業以太網快速連接系統是一種方便裝配 4 芯和 8 芯工業以太網 FC 電纜的快速連接技術。

IE FC 電纜剝線后，即可直接安裝到 IE FC RJ45 插頭（4 芯）、IE M12 插頭 PRO 2x2 or 4x2 或 IE RJ45 模塊化引出插座（8 芯）。

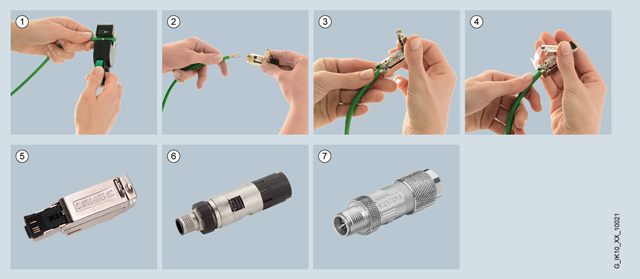

通過工業以太網 Ethernet FastConnect 技術組裝工業以太網銅纜的步驟

整個系統包括：

• 組裝快速的工業以太網 FC 安裝電纜；4 芯 (2x2) Cat5e；
  • IE FC 標準電纜
  • - IE FC 軟電纜
  • IE FC拖電纜
  • IE FC TP 拖纜
  • IE TP 扭轉電纜
  • IE FC TP 船用電纜
  • IE FC TP FRNC 電纜 GP
  • IE FC TP 食用電纜
  • IE FC TP 吊纜 GP
  • IE TP 接地電纜
  • IE TP 示教電纜
• 8 芯 (4 x 2) Cat6 認證，通過適宜的 UL 認證：
  • IE FC TP 標準電纜 GP (AWG 22/AWG 24)
  • IE FC TP 軟電纜 (AWG 24)
  • IE TP 示教電纜 (AWG 24)
• 使用 FC 剝線工具，剝線方便
• 抗噪聲 FC RJ45 和 FC M12 插頭 (10/100/1000 Mbit/s)，采用緊固的金屬外殼，非常適合安裝在現場的 4 芯或 8 芯 IE FC 電纜上
• 預制電纜可采用絕緣壓穿技術連接到工業以太網 FC 插座 RJ45 (10/100 Mbits/s；4 芯) 或 IE FC RJ45 模塊化插座 (10/100/1000 Mbits/s；8 芯)。

使用 FC 剝線工具，可以快速而又非常方便地連接工業以太網 FC 電纜

• IE FC RJ45 接頭(10/100/1000 Mbit/s)
• IE FC RJ45 引出插座（10/100 Mbit/s）
• IE FC RJ45 模塊化引出插座（10/100/1000 Mbit/s）

數據終端和網絡部件通過 TP 軟線連接到引出插座。

工業以太網快速連接電纜的特殊結構能使用工業以太網 FC 剝線工具一次就能精確地剝去電纜的外包層和編織的屏蔽層。以這種方式準備的電纜可以使用絕緣刺破連接法連接。

認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。OFN/OFNG 電纜用于成束布置（通用電纜）。

FastConnect 布線系統中的各種連接器和電纜也可在危險區域 (EX-Zone 2) 中使用。無需特殊認證。
