1.概述

GW4型戶外高壓隔離開關是用于三相交流50Hz的戶外高壓電氣設備，供線路在有電壓無負載的情況下進行分合，以及對被檢修高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開合小的電容或電感電流。在閘刀處于正常分閘位置時，可提供一個符合安全要求的
絕緣距離。廣泛使用于35-220kV變電站。

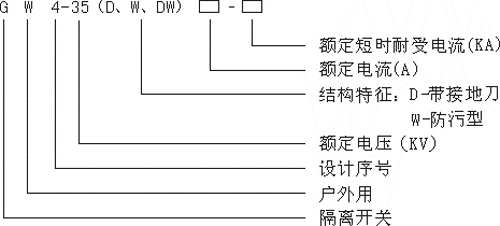

2.型號含義

使用環境條件

海拔高度不超過3000m；

周圍空氣溫度：上限+40℃，下限-30℃；

風壓不超過700Pa(相當于風速34m/s)；

地震烈度不超過8度；

覆冰厚度不大于10mm;

安裝場所應無易燃、易爆危險品、化學腐蝕及劇烈振動；

支柱絕緣子污穢等級；普通型為0級、防污型II級。

主要技術數據

額定電壓：35KV

額定電流：400A、600A、1000A

機械壽命：>=2000次

靜拉力(N)：Fa2=800N Fb2=200N

操作力距：300Nm

隔離開關額定峰值耐受電流：80KA

隔離開關額定短時耐受電流：31.5KA(4S)

接地開關額定峰值耐受電流：50KA、80KA

接地開關額定短時耐受電流：20KA(4S)、31.5KA(4S)

3.外型及安裝尺寸
