企業名稱 |
山東某空調零部件生產企業 |
|
加工零件 |
空調閥板 |
|
工件尺寸 |
外徑92mm，厚2.2mm |
|
加工精度 |
要求平行度0.04mm，平面度0.08mm，表面粗糙度Rz3.2 |
|
效率要求 |
單件加工節拍30s以內 |
|
CPK要求 |
1.33 |

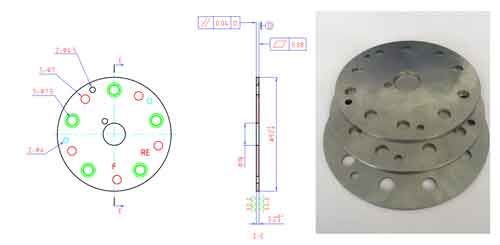

磨空調閥板工件及圖紙
二、磨空調閥板數控雙端面磨床加工方案：

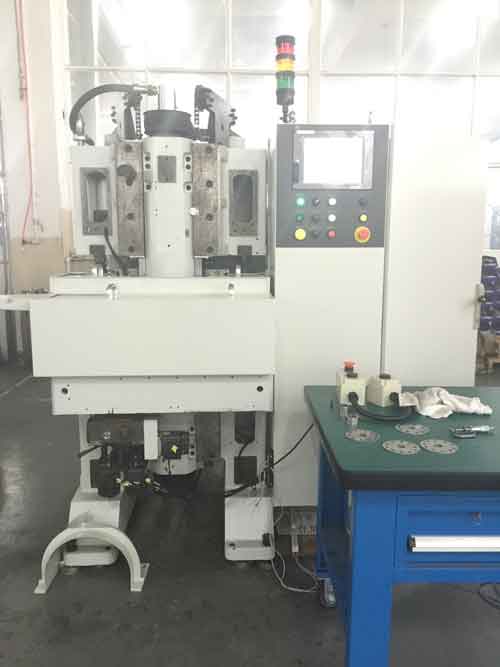

磨空調閥板數控雙端面磨床（現場拍攝）
該磨床是典型的立軸雙端面磨床，采用擺臂切入式磨削方式，可根據工件大小制作雙工位或多工位卡盤，使上下料時間和磨削時間重疊，大大縮減了非磨時間。海默磨空調閥板數控雙端面磨床，引進國外進口技術，加工高精度可與進口磨床相同。特別是針對空調閥板這種薄盤類工件，采取上下兩個CBN砂輪同時磨削薄盤的兩個平行端面，不僅可以保證加工精度，并且工件不容易變形、翹曲。

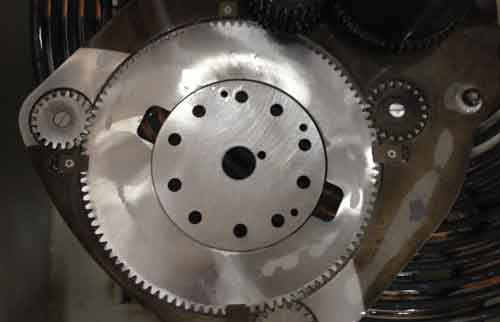

磨空調閥板數控雙端面磨床磨削細節

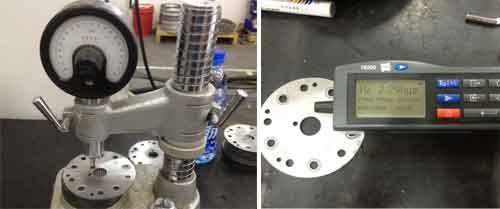

磨空調閥板數控雙端面磨床檢測圖片
磨空調閥板數控雙端面磨床，上下兩個砂輪同時磨削工件的兩個平行端面，屬于高精度雙端面磨床。空調閥板數控雙端面磨床可加工精度0.002mm，加工節拍10-30s。
